El Puente en cifras

Conozca todos los detalles del Puente de la Constitución

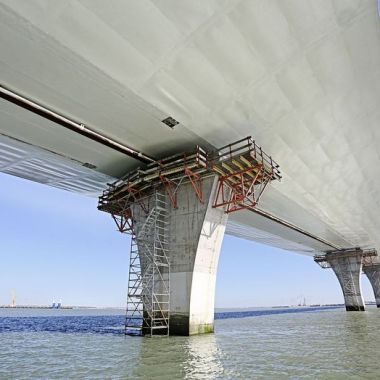

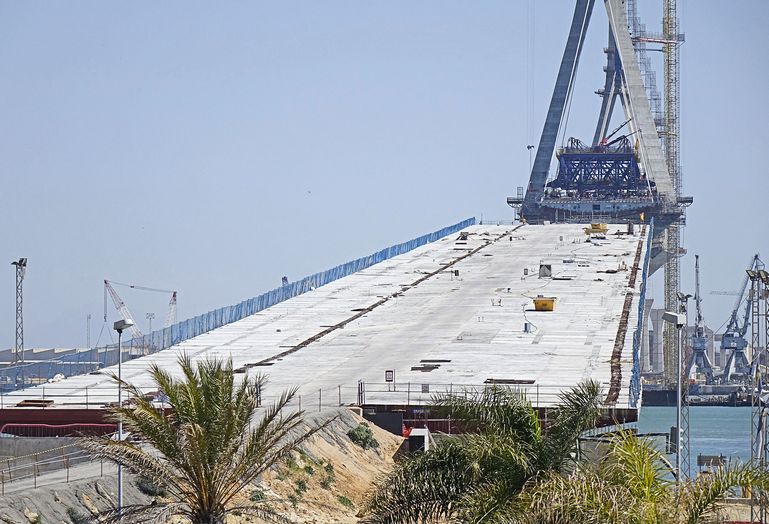

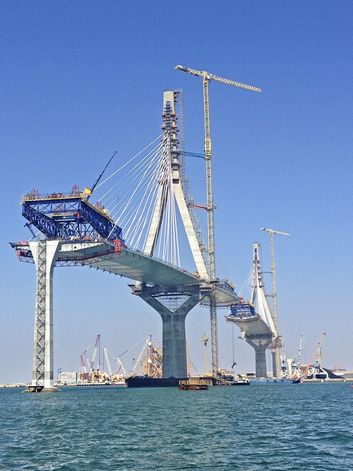

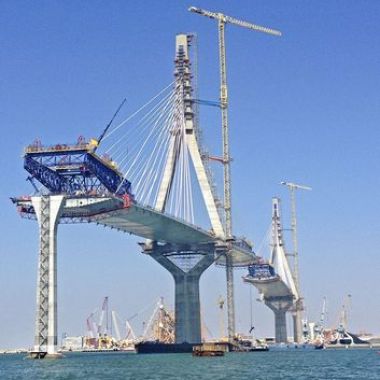

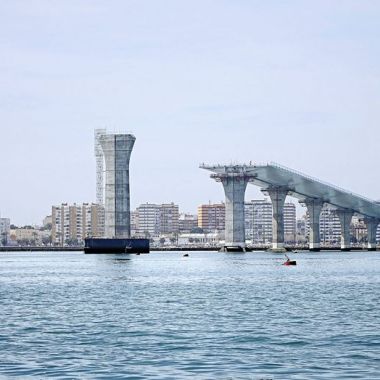

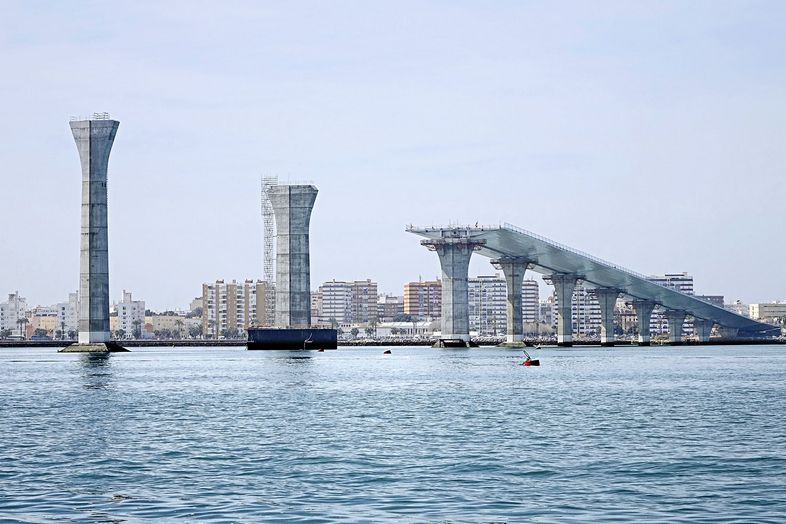

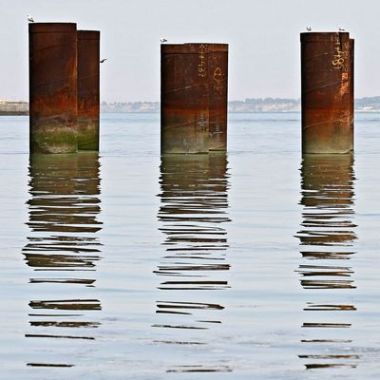

Medidas

  • Longitudes

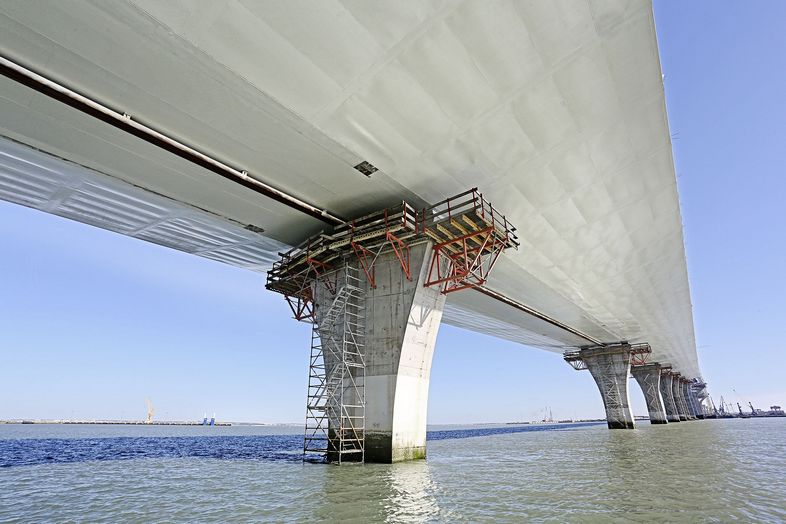

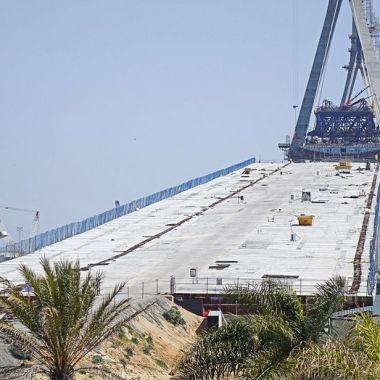

    • Viaducto de acceso a Cádiz: 581,3 metros
    • Tramo desmontable: 150 metros
    • Tramo atirantado: 1.180 metros
    • Viaducto de acceso a Puerto Real: 1.182 metros
    • Total: 3.092 metros
  • Anchura
    El puente mide, en su lado más ancho, 36 metros con 85 centímetros y en su parte más estrecha, 33 metros con 20 centimetros.

    • Viaducto de acceso a Cádiz: entre 33 y 36 metros
    • Tramo desmontable: 35 metros
    • Tramo atirantado: entre 35 y 36 metros
    • Viaducto de acceso a Puerto Real: entre 35 y 36 metros

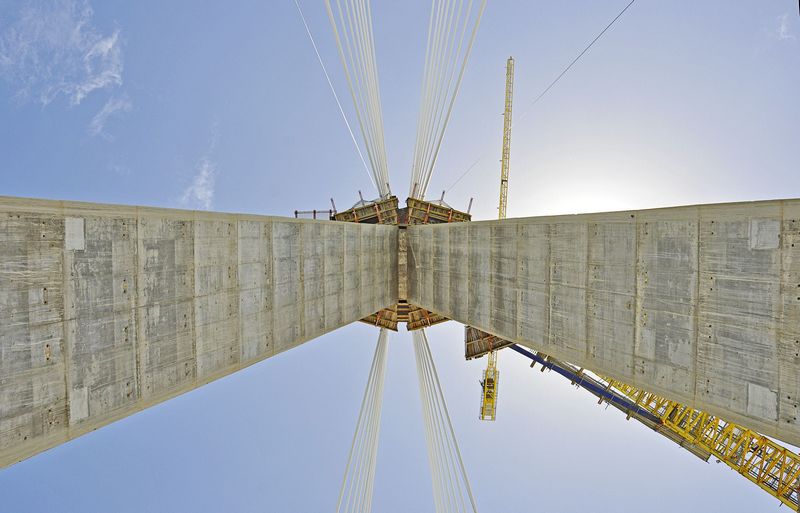

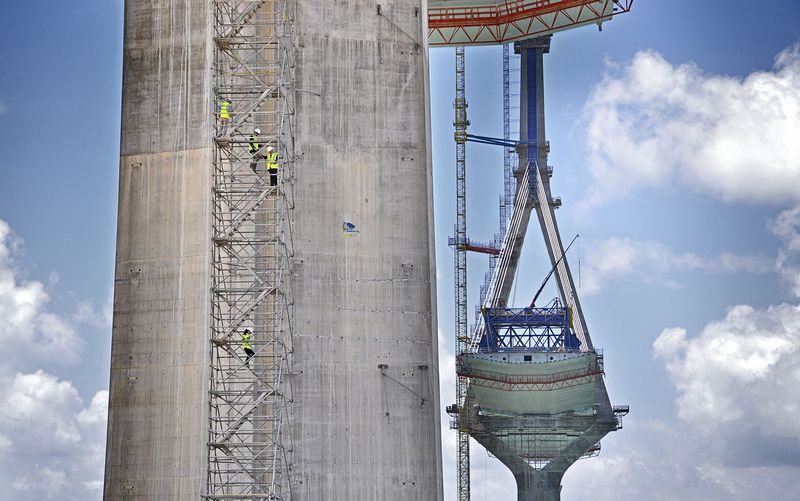

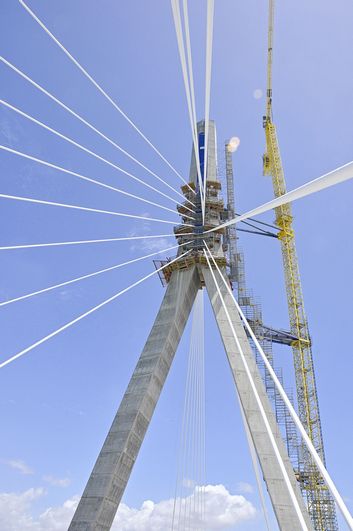

  • Altura

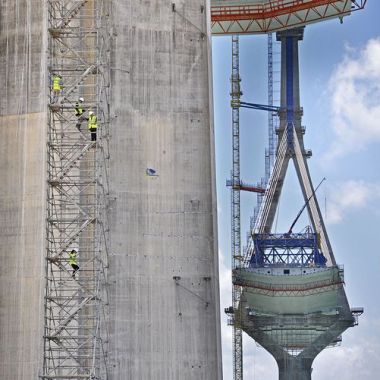

    • De las pilas en el tramo atirantado: 185 metros.
    • Gálibo sobre la Bahía: 69 metros sobre el nivel del mar.

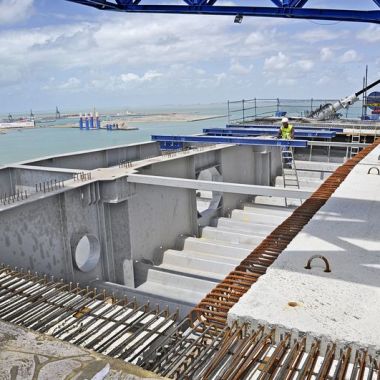

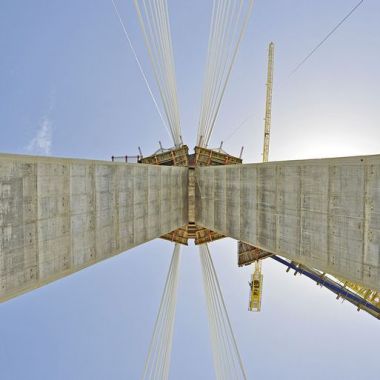

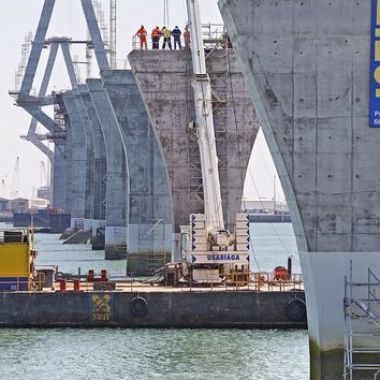

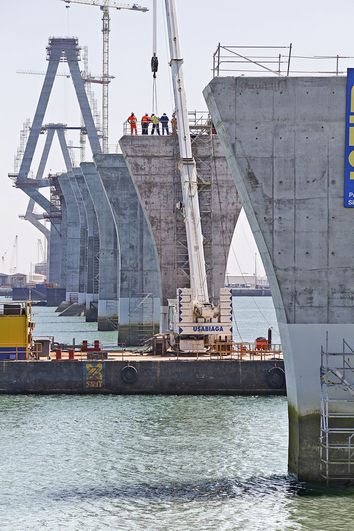

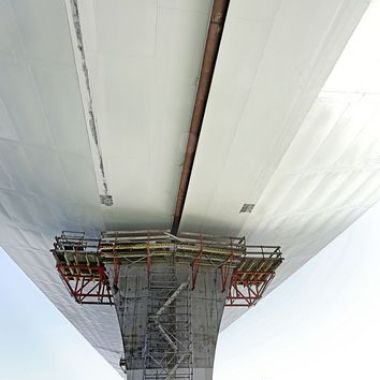

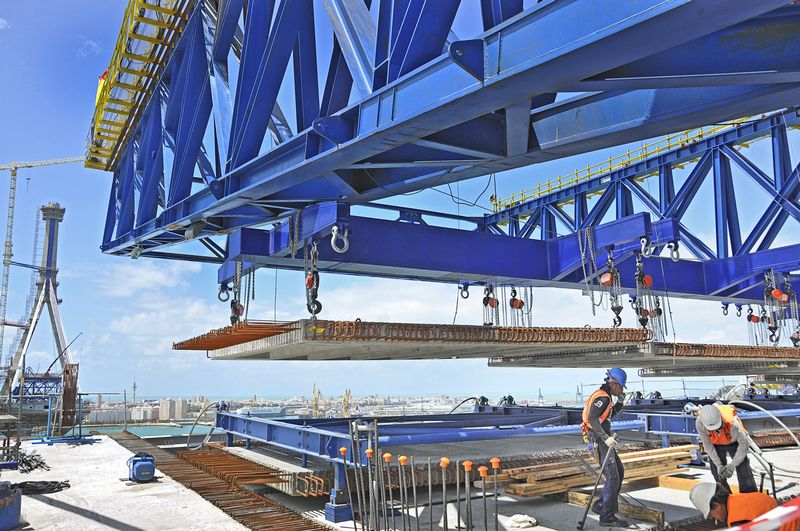

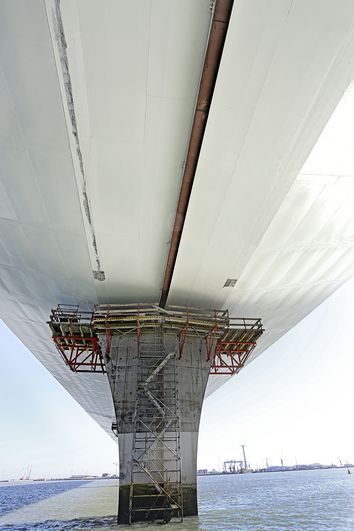

Materiales Empleados

  • Hormigón
    • 102.616 metros cúbicos de hormigón utilizados para su construcción.

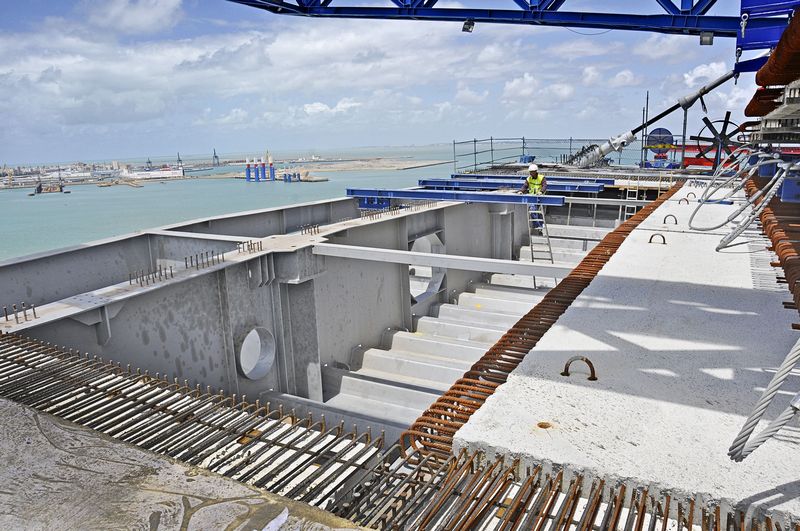

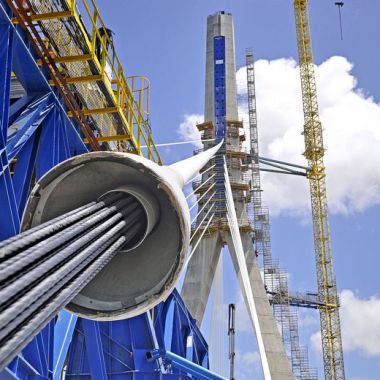

  • Acero
    • Toneladas de acero en los tirantes: 2.329 Toneladas
    • Toneladas en la estructura: 35.300 Toneladas
    • Toneladas en la armadura: 29.439 Toneladas
    • Toneladas para prensar: 2.241 Toneladas

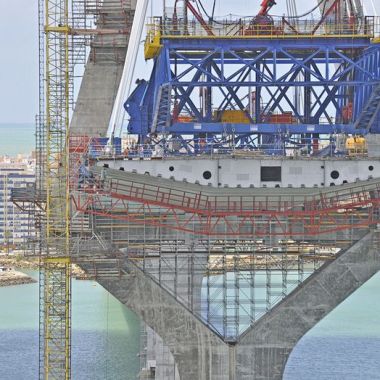

Partes del Puente

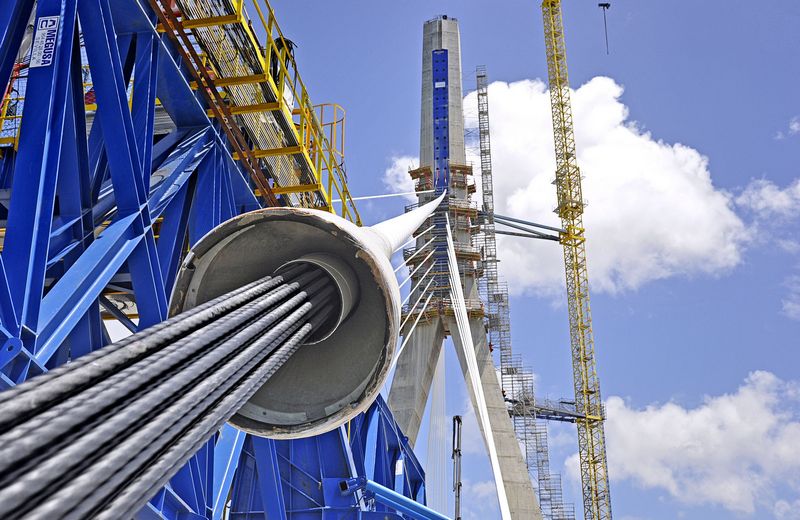

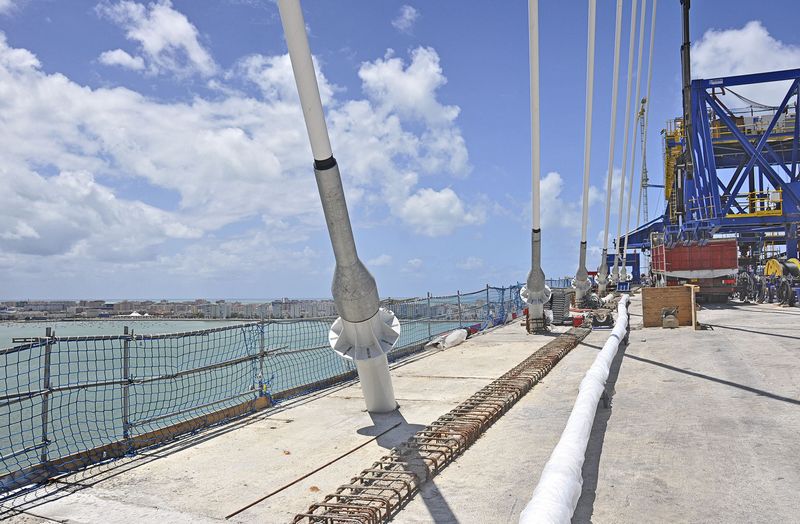

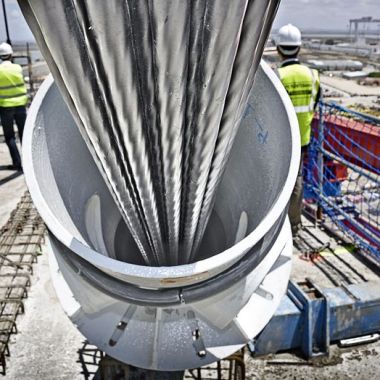

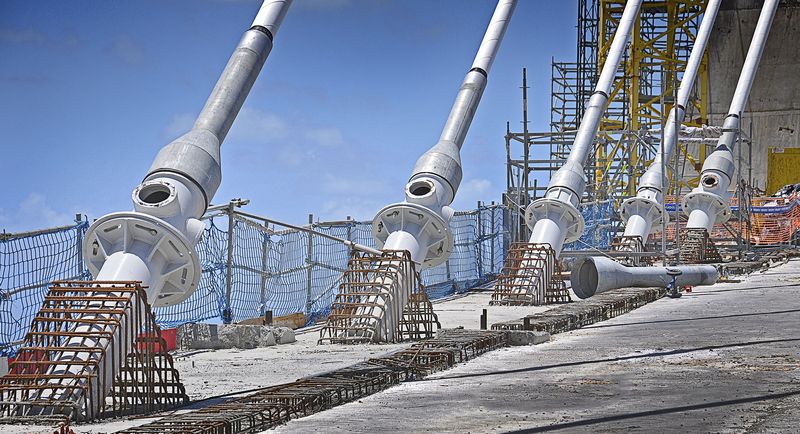

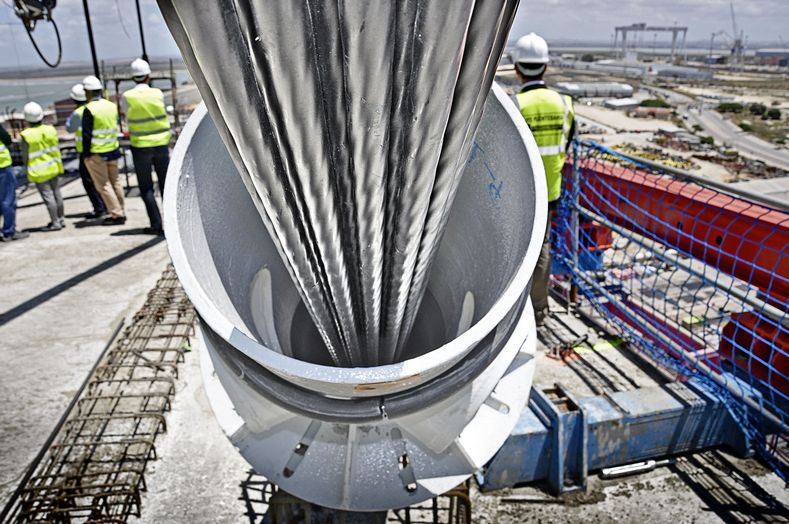

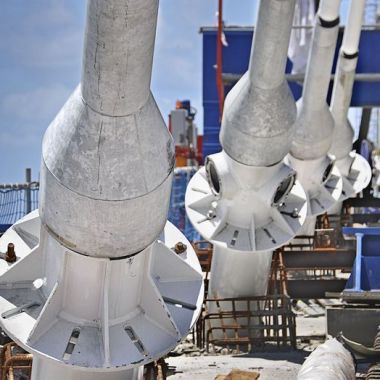

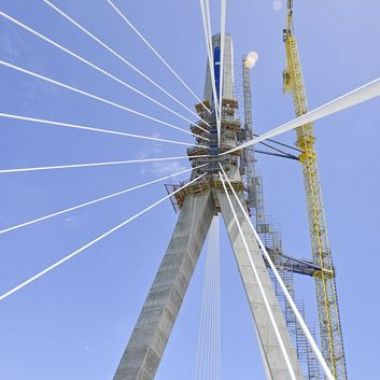

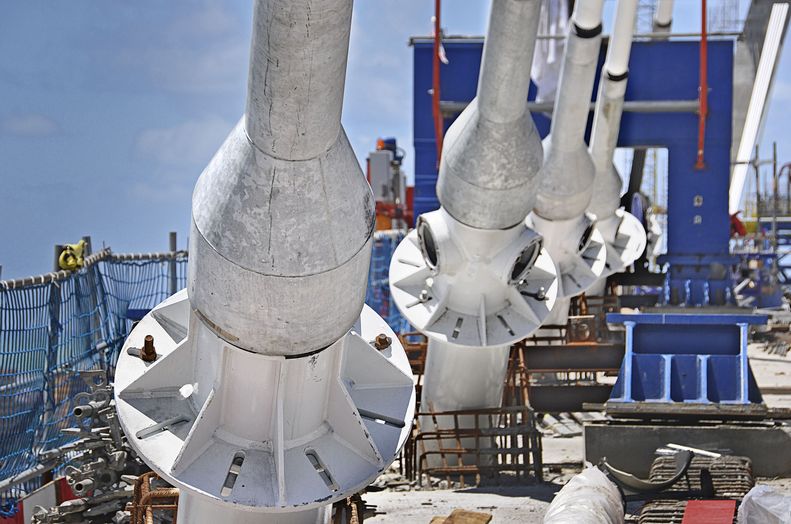

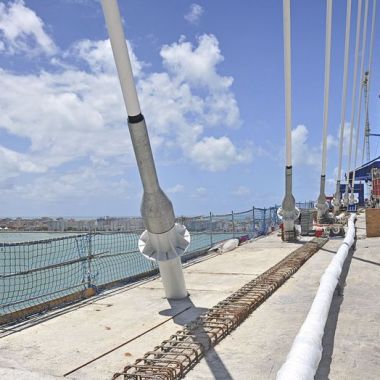

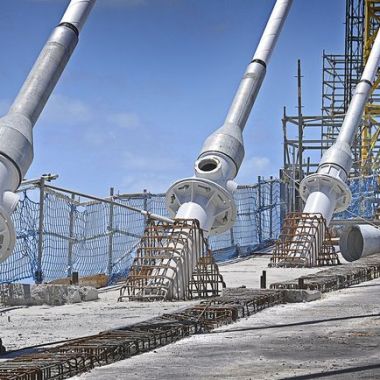

  • Tirantes
    • Número total de tirantes: 176 tirantes
    • Distribución: 88 unidades en cada torre
    • Longitud total: 32.995 metros

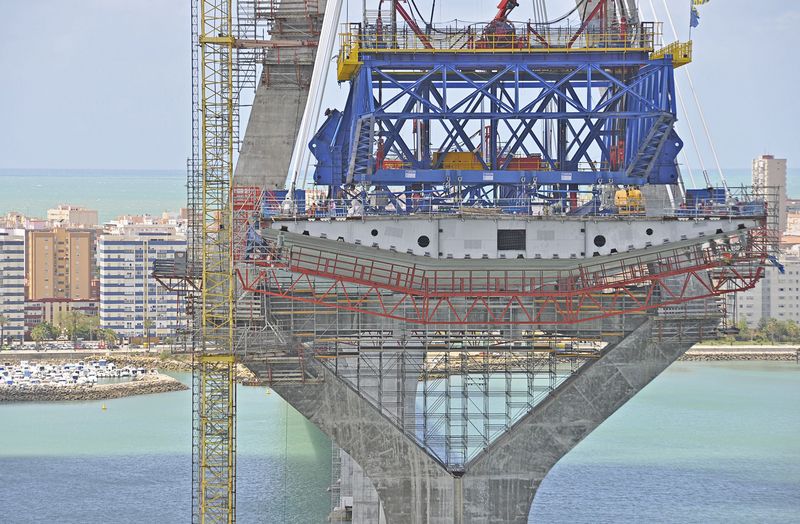

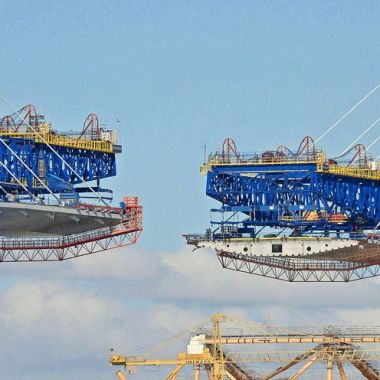

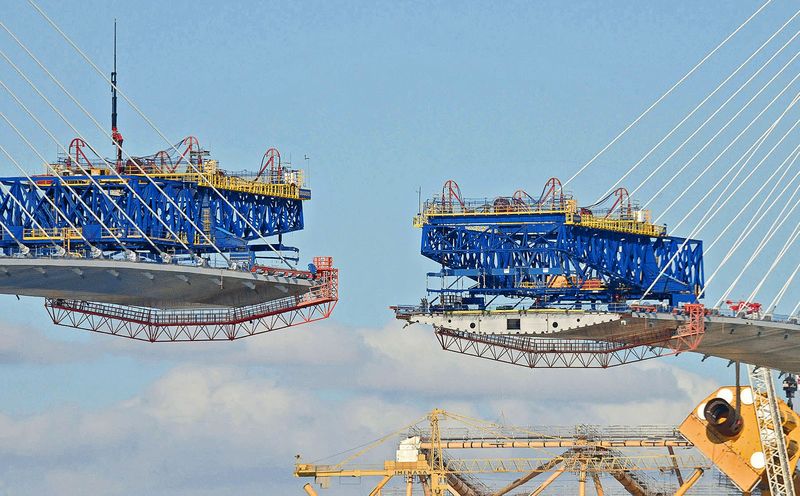

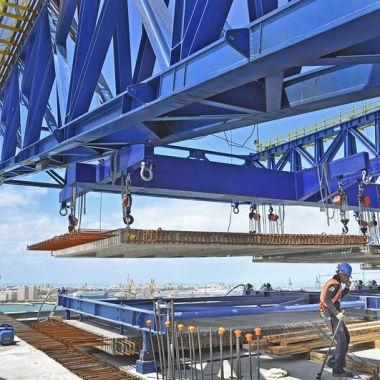

  • Dovelas
    • Número total de dovelas: 61
    • Las dovelas de construcción del tramo atirantado miden 20 metros
      Anchura: Entre 35 y 36 metros

Datos Curiosos del Puente de la Constitución

Toneladas de acero empleadas: 69.310, nueve veces y media más que el acero empleado en la Torre Eiffel.

Las torres del puente cuadruplican la altura de la estatua de la Libertad.

En el Puente de la Constitución de 1812 se han empleado cinco veces más hormigón que en el monumento del Cristo de Corcovado, en Río de Janeiro.
